進典閥門v型球閥型號：VQ347H、VQ647H、VQ947H
氣動V型調節球閥工作原理
氣動V型球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥 適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等 般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動V型調節球閥現實作用
氣動V型球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。氣動V型球閥和旋塞閥是同屬 個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作。
氣動V型調節球閥執行標準
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
氣動V型調節球閥產品技術參數和性能指標
|
公稱通徑D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Cv
|
32
|
47
|
78
|
110
|
170
|
280
|
410
|
750
|
1120
|
1850
|
2950
|
3800
|
|
公稱壓力PN（MPa）
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比（參見典型曲線圖）、直線特性、快開性
|
|
閥板轉角（度）
|
0°～90°（可調）
|
|
允許泄漏量等
|
軟密封：零泄露 硬密封：≤10－－5額定流量系數
|
|
作用形式
|
雙作用/單作用（彈簧復位式）
|
|
控制型式
|
切斷型/調節型
|
|
執行器
|
型 號
|
DA系列、GT系列、AW系列、ZSQ系列等
|
|
氣源壓力
|
凈化壓縮空氣（氮氣）0.3-0.7MPa
|
|
調節型
|
輸入信號
|
電流信號：0～10mA、4～10mA 氣源信號20～100kPa
|
|
基本誤差
|
帶定位器≤±1.5%
|
|
回 差
|
帶定位器≤1.5%
|
|
死 區
|
帶定位器≤0.6%
|
|
可調節比
|
250:1
|
300:1
|
|
切斷型
|
回訊電壓
|
AC220V、AC110V、DC24V、
|
|
切斷時間
|
0.5 S
|
1.0 S
|
2.5～4.0 S
|
7.0 S
|
允許壓差(MPa)
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
供氣0.5MPa
|
5.9
|
5.4
|
4.8
|
4.5
|
4.3
|
3.6
|
2.8
|
2.0
|
1.4
|
1.3
|
1.1
|
0.8
|
www.jdfam.com

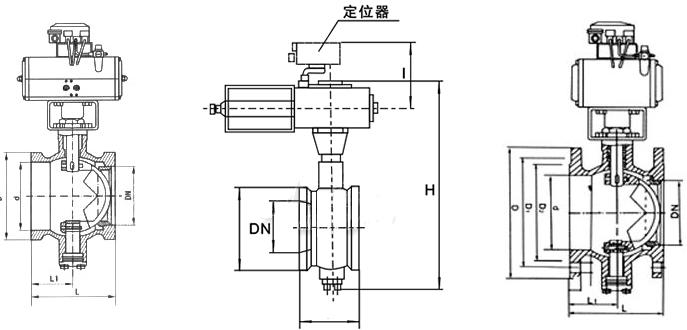

氣動v型調節球閥外形尺寸
